Allumer ou éteindre une lampe depuis deux endroits différents d’une pièce, c’est le rôle du montage va-et-vient. Avant de brancher quoi que ce soit, il faut comprendre ce qui se passe réellement entre les fils. Le branchement va-et-vient repose sur un principe simple, mais une erreur de câblage peut rendre le circuit inopérant, voire dangereux.
Ce qui distingue un interrupteur va-et-vient d’un interrupteur simple
Un interrupteur simple coupe ou rétablit le courant sur un seul fil. Il a deux bornes : une entrée (la phase) et une sortie (vers la lampe). Le circuit est linéaire.
Un interrupteur va-et-vient possède trois bornes. Une borne commune (souvent repérée par la lettre L ou par une couleur différente) et deux bornes dites « navettes ». C’est cette troisième borne qui change tout.
Quand vous basculez l’interrupteur, le courant ne s’interrompt pas : il est redirigé vers l’une ou l’autre navette. Le second interrupteur, câblé de la même façon, reçoit ces deux navettes et renvoie le courant vers la lampe par sa propre borne commune. Les deux interrupteurs fonctionnent en miroir.
Vous avez déjà remarqué qu’un interrupteur va-et-vient n’a pas de position « on » ou « off » marquée ? C’est logique : la position qui allume dépend de l’état de l’autre interrupteur. La lampe s’allume quand les deux navettes actives coïncident.

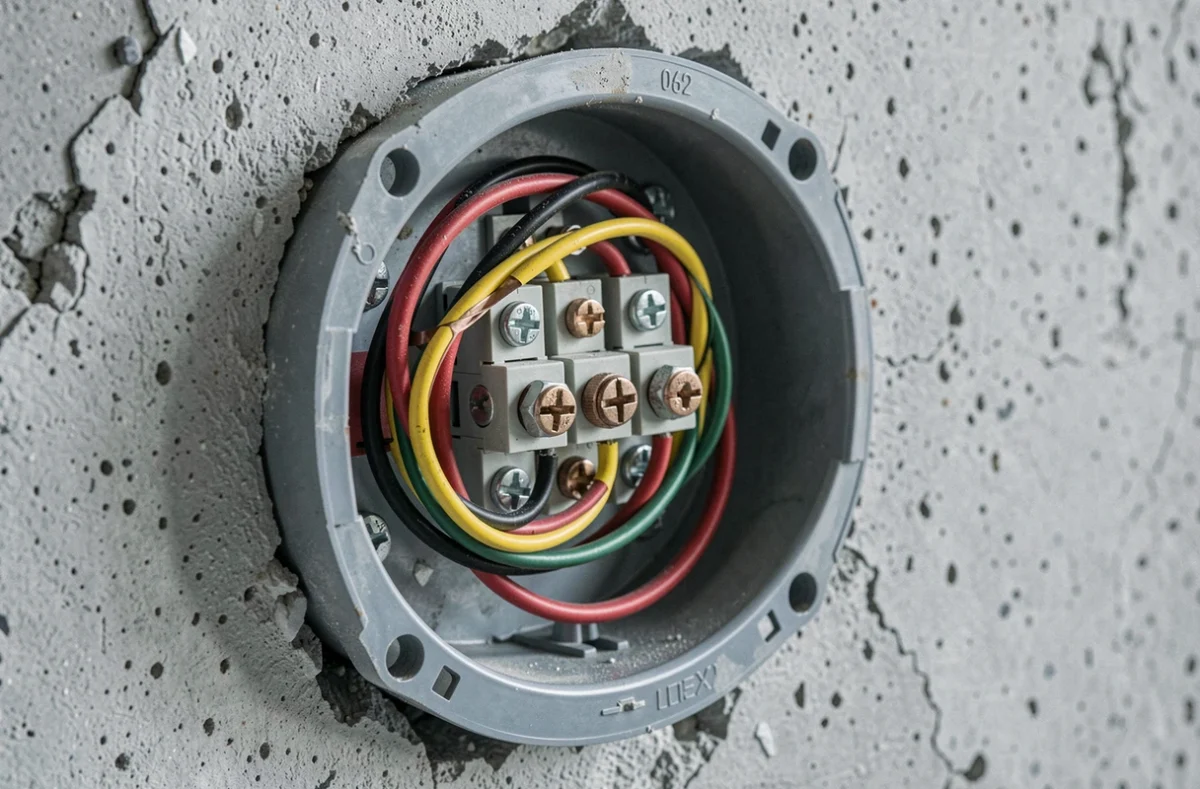

Fil de phase, navettes et retour lampe : le rôle de chaque conducteur
Le câblage d’un va-et-vient mobilise quatre fonctions distinctes, portées par des fils de couleurs normées.
- Le fil de phase (rouge ou marron) arrive du disjoncteur au tableau électrique et se raccorde sur la borne commune du premier interrupteur. C’est lui qui apporte l’énergie.
- Les deux fils navettes (généralement orange ou violet, parfois d’une autre couleur que rouge, bleu ou vert-jaune) relient les deux interrupteurs entre eux. Ils transportent le courant d’un point de commande à l’autre.
- Le fil de retour lampe (souvent violet ou orange) part de la borne commune du second interrupteur vers le luminaire. Il alimente la lampe quand le circuit est fermé.
- Le fil neutre (bleu) et le fil de terre (vert-jaune) vont directement du tableau au luminaire, sans passer par les interrupteurs.
Le piège le plus courant consiste à confondre la borne commune avec une borne navette. Sur la plupart des mécanismes, la borne commune est isolée d’un côté, tandis que les deux navettes sont regroupées de l’autre. Vérifiez toujours le marquage au dos de l’interrupteur avant de raccorder.
Hauteur d’implantation et norme NF C 15-100 : ce que les tutoriels oublient
La majorité des guides en ligne détaillent le schéma de câblage, mais passent sous silence une contrainte physique pourtant opposable. La norme NF C 15-100, dans sa version en vigueur, impose que les interrupteurs soient placés entre 0,90 m et 1,30 m du sol fini. La hauteur pratique la plus répandue se situe autour de 1,10 m.
Cette plage n’est pas réservée aux logements accessibles PMR. Elle s’applique à toute construction neuve et à toute rénovation impliquant une extension ou une modification du circuit électrique. Autrement dit, si vous ajoutez un va-et-vient dans un couloir existant dans le cadre d’une rénovation, cette règle vous concerne.
Pourquoi ce point compte-t-il autant ? Parce qu’un interrupteur posé trop haut ou trop bas peut être refusé lors d’un contrôle de conformité, notamment en cas de vente ou de mise en location du logement. Mieux vaut y penser avant de percer la cloison.
Erreurs de câblage fréquentes sur un circuit va-et-vient
Trois situations reviennent régulièrement quand un va-et-vient ne fonctionne pas après branchement.
Navettes inversées avec la phase ou le retour lampe
Si la phase arrive sur une borne navette au lieu de la borne commune, le circuit semble fonctionner depuis un seul interrupteur. L’autre reste inactif quelle que soit sa position. La solution : vérifier au multimètre quelle borne reçoit la tension en permanence (c’est la phase, elle doit être sur la borne commune).
Fils navettes mal appairés entre les deux interrupteurs
Quand les deux navettes ne relient pas les mêmes bornes d’un interrupteur à l’autre, le circuit reste ouvert en permanence. La lampe ne s’allume jamais. Il faut repérer chaque fil navette de bout en bout, en utilisant un testeur de continuité.
Neutre ramené dans l’interrupteur par erreur
Dans certaines installations anciennes, le neutre passe par la boîte d’encastrement de l’interrupteur. Le connecter à une borne du va-et-vient crée un court-circuit au moment de la commutation. Le neutre ne doit jamais transiter par un interrupteur : il rejoint directement le luminaire depuis le tableau.
Protection au tableau électrique pour un va-et-vient
Un circuit d’éclairage commandé par un va-et-vient se raccorde au tableau via un disjoncteur divisionnaire. La section de fil couramment utilisée pour l’éclairage est du 1,5 mm², protégée par un disjoncteur adapté.
Le circuit doit aussi être couvert par un interrupteur différentiel en tête de rangée. La norme NF C 15-100 impose un nombre limité de points lumineux par circuit. Si votre va-et-vient commande une prise (cas autorisé sous conditions dans un salon, par exemple), la norme restreint le nombre de prises commandées. Vérifiez la configuration de votre tableau avant d’ajouter un point de commande.
Un point souvent négligé : couper le disjoncteur du circuit concerné ne suffit pas toujours. Si vous n’êtes pas certain d’avoir identifié le bon disjoncteur, coupez le disjoncteur général. Testez ensuite l’absence de tension avec un VAT (vérificateur d’absence de tension) directement sur les fils avant de les manipuler.
Le branchement d’un va-et-vient n’exige pas de compétences avancées, mais il demande de la méthode. Identifier la borne commune, respecter le parcours phase-navettes-retour lampe, et positionner les interrupteurs à la bonne hauteur : ces trois points règlent la grande majorité des problèmes rencontrés sur ce type de montage.
